Откатные уличные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями slg-s

Откатные ворота DoorHan с сэндвич-панелями SLG-S предназначены для самостоятельного монтажа на объектах частного и промышленного сектора.

На заводе DoorHan-Кемерово всегда в наличии комплекты шириной 3500, 4000, 4500, 5000 мм.

В уличные откатные ворота стандартной комплектации встроена сэндвич-панель с дизайном “доска”, окрашенная в коричнево-красный цвет RAL 8017.

Щит вставлен в раму из алюминиевого профиля.

Конструкция ворот предусматривает три варианта монтажа стандартной рамы: на столбы (ОЯС), рядом с имеющимися прочными опорами, под сварку к опалубке.

Откатные ворота DoorHan могут открываться как в правую, так и в левую сторону.
Откатные уличные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями slg-s,
Откатные уличные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями slg-s,
Таблица размеров
Цвета
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Комплект №1 ширина/высота проема, мм
3 500 × 2 100
Комплект №2 ширина/высота проема, мм
4 000 × 2 100
Комплект №3 ширина/высота проема, мм
4 500 × 2 100
Комплект №4 ширина/высота проема, мм
5 000 × 2 500
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
Базовая
Дополнительная
Комплект панелей сдвижных  ворот с дизайном «доска» коричнево-красного цвета (RAL 8017).
Комплект панелей сдвижных ворот с дизайном «доска» коричнево-красного цвета (RAL 8017).
Комплект алюминиевых профилей сдвижных ворот коричнево-красного цвета (RAL 8017). С-профиль для установки зубчатой рейки для привода.
Комплект алюминиевых профилей сдвижных ворот коричнево-красного цвета (RAL 8017). С-профиль для установки зубчатой рейки для привода.
Коробка комплектации сдвижных ворот:  <br>1) метизы для сборки щита, <br>2) кронштейны крепления щита к балке,  <br>3) верхний ловитель, <br>4) направляющие устройства,  <br>5) соединительные сухари.
Коробка комплектации сдвижных ворот:
1) метизы для сборки щита,
2) кронштейны крепления щита к балке,
3) верхний ловитель,
4) направляющие устройства,
5) соединительные сухари.
Коробка комплектации для балки:  <br>1) крышки для балки, <br>2) нижний ловитель, <br>3) роликовые опоры.
Коробка комплектации для балки:
1) крышки для балки,
2) нижний ловитель,
3) роликовые опоры.
Балка прокатная:  <br>1) для комплекта №1 — 71 × 60, <br>2) для комплектов №2, №3, №4 — 95 × 88.
Балка прокатная:
1) для комплекта №1 — 71 × 60,
2) для комплектов №2, №3, №4 — 95 × 88.
Комплект силовой рамы.
Комплект силовой рамы.
Электропривод  (позволяет автоматизировать открытие/закрытие сдвижных ворот).
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия, изготавливается из износостойкого искусственного каучука).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия, изготавливается из износостойкого искусственного каучука).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия).
Дистанционное управление (современный дизайн, небольшие размеры пультов).
Дистанционное управление (современный дизайн, небольшие размеры пультов).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
  1. Несущая балка
  2. Роликовая опора
  3. Ловитель нижний
  4. Крышка балки с роликом
  5. Универсальный верхний ловитель
  6. Направляющее устройство
  7. Электропривод
  8. Рама
  1. Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
  2. H — высота проема (в зависимости от комплекта).
  3. В — ширина проема (в зависимости от комплекта).
  4. L — место для отката полотна (рассчитывается как B*1,3).
  5. h — просвет (рекомендуемый размер — 100 мм).
  6. Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
Таблица размеров
Наименование
Значение
Комплект №1 ширина/высота проема, мм
3 500 × 2 100
Комплект №2 ширина/высота проема, мм
4 000 × 2 100
Комплект №3 ширина/высота проема, мм
4 500 × 2 100
Комплект №4 ширина/высота проема, мм
5 000 × 2 500
Цвета
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
Комплектация
Комплект панелей сдвижных  ворот с дизайном «доска» коричнево-красного цвета (RAL 8017).
Комплект панелей сдвижных ворот с дизайном «доска» коричнево-красного цвета (RAL 8017).
Комплект алюминиевых профилей сдвижных ворот коричнево-красного цвета (RAL 8017). С-профиль для установки зубчатой рейки для привода.
Комплект алюминиевых профилей сдвижных ворот коричнево-красного цвета (RAL 8017). С-профиль для установки зубчатой рейки для привода.
Коробка комплектации сдвижных ворот:  <br>1) метизы для сборки щита, <br>2) кронштейны крепления щита к балке,  <br>3) верхний ловитель, <br>4) направляющие устройства,  <br>5) соединительные сухари.
Коробка комплектации сдвижных ворот:
1) метизы для сборки щита,
2) кронштейны крепления щита к балке,
3) верхний ловитель,
4) направляющие устройства,
5) соединительные сухари.
Коробка комплектации для балки:  <br>1) крышки для балки, <br>2) нижний ловитель, <br>3) роликовые опоры.
Коробка комплектации для балки:
1) крышки для балки,
2) нижний ловитель,
3) роликовые опоры.
Балка прокатная:  <br>1) для комплекта №1 — 71 × 60, <br>2) для комплектов №2, №3, №4 — 95 × 88.
Балка прокатная:
1) для комплекта №1 — 71 × 60,
2) для комплектов №2, №3, №4 — 95 × 88.
Комплект силовой рамы.
Комплект силовой рамы.
Электропривод  (позволяет автоматизировать открытие/закрытие сдвижных ворот).
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия, изготавливается из износостойкого искусственного каучука).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия, изготавливается из износостойкого искусственного каучука).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия).
Дистанционное управление (современный дизайн, небольшие размеры пультов).
Дистанционное управление (современный дизайн, небольшие размеры пультов).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Конструкция
  1. Несущая балка
  2. Роликовая опора
  3. Ловитель нижний
  4. Крышка балки с роликом
  5. Универсальный верхний ловитель
  6. Направляющее устройство
  7. Электропривод
  8. Рама
Подготовка объекта
  1. Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
  2. H — высота проема (в зависимости от комплекта).
  3. В — ширина проема (в зависимости от комплекта).
  4. L — место для отката полотна (рассчитывается как B*1,3).
  5. h — просвет (рекомендуемый размер — 100 мм).
  6. Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
КАК ЗАМЕРИТЬ ПРОЕМ?

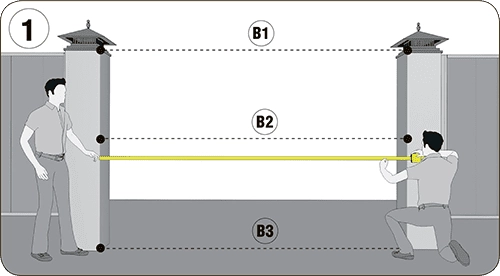

Замерьте  ширину  проема  (В)   в  трех  разных  точках  и  запишите  максимальное значение.
Замерьте ширину проема (В) в трех разных точках и запишите максимальное значение.
Замерьте высоту проема в двух разных  точках (Н) и запишите максимальное  значение.
Замерьте высоту проема в двух разных точках (Н) и запишите максимальное значение.

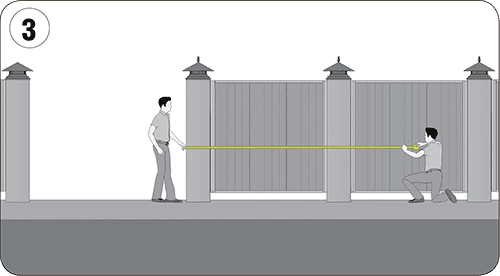

Место  в  сторону  сдвига  (L)  рассчитывается  по  формуле  B×1,5. Запишите результат расчета.
Место в сторону сдвига (L) рассчитывается по формуле B×1,5. Запишите результат расчета.

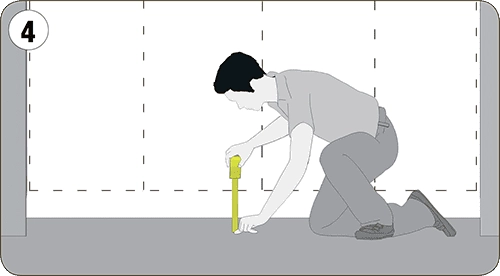

Укажите  желаемый  размер  просвета  (h)  и  запишите  его  значение.  Рекомендуемый  минимальный  раз­ мер — 100 мм.
Укажите желаемый размер просвета (h) и запишите его значение. Рекомендуемый минимальный раз­ мер — 100 мм.
